Котел Heat Master 71

Основные характеристики котла:

• Макс. Теплопроизводительность:  69.9 кВт.
• Макс. полезная мощность при 80/60°C:  63 кВт.
• Объем греющего контура: 108 л.
• Общий объем котла:  239 л.
• Пиковая производительность при 40 °C: 646 л./10мин
• Габариты: 1743x680x797 мм.
• Масса котла: 282 кг.

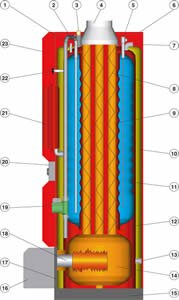

Конструкция котла:

1 - Гнездо датчиков NTC 1 & 2 в первичном контуре
2 - Вход холодной воды
3 - Автоматический воздухоудалитель
4 - Переходник дымохода
5 - Выход горячей воды с трубкой датчика температуры NTC3
6 - Крышка
7 - Подающая линия отопления
8 - Турбулизаторы
9 - Жаровые трубы
10 - Пенополиуретановая изоляция
11 - Внутренний кольцевидный бак с горячей водой
12 - Внешний бак с контуром отопления
13 - Обратная линия отопления
14 - Камера сгорания
15 - Стальное основание
16 - Горелка ACV модели BG 2000-M/70 или -M/100
17 - Дверца камеры сгорания
18 - Держатель пламени, покрытый сеткой из металлического волокна NIT
19 - Гнездо регулировочного термостата
20 - Циркуляционный насос
21 - Панель управления
22 - Расширительный бак
23 - Клапан заполнения системы со съемным шлангом и обратным клапаном
24 - Съемная передняя панель из двух частей

Котел Heat Master 71  является высокопроизводительным водонагревателем для ГВС. Возможность нагрев 646 литров воды до 40С за 10 минут. или  2,133 л/60 мин.  Газовая горелка ACV BG 2000-M предварительного смешения  с модуляцией мощности. Котел работает на природном газе, пропане или бутане.  Горелка c трубой, покрытой сеткой из металлического волокна NIT, имеет двойной электрод поджига и ионизации. Модуляция с 20 до 69.9 кВт. Контроллер MCBA  имеет 3 датчика NTC, один из которых расположен в кольцевидном баке для контроля за низким уровнем воды. Таймерный контроль до и после разбора санитарной воды. Контроль рециркуляции. Наличие трех интерфейса: для пользователя, монтажника и производителя. Котел имеет функцию самодиагностики для определение неисправностей.

Преимущества котла ACV HeatMaster 71:

• котел для системы центрального отопления
• система Бак-в-Баке
• высокая температура горячей воды
• поддержание температуры свыше 60°C
